L60+ Thermocouple & Fine Wire Welder et accessoires
Cambiar moneda
Les délais de livraison actuels varient en raison de problèmes d’approvisionnement en composants - veuillez vous renseigner ou notre équipe de vente vous conseillera après avoir passé votre commande.

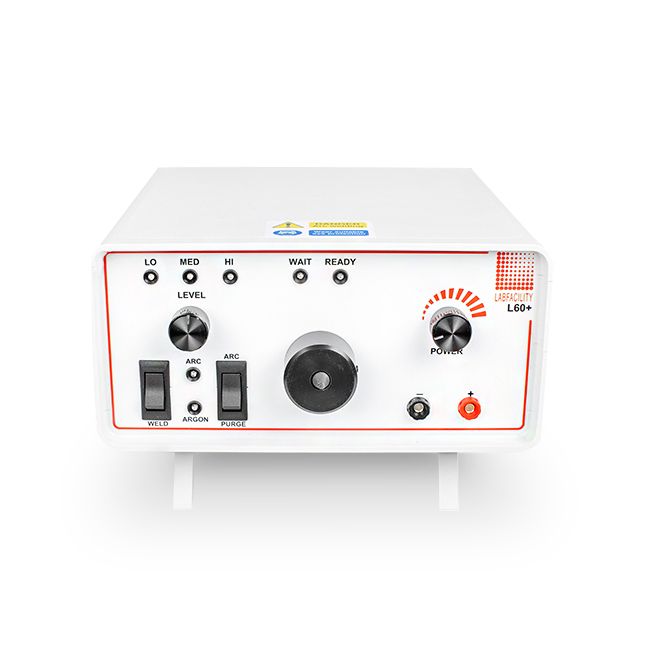

Le L60+ Thermocouple & Fine Wire Welder, fabriqué par Labfacility, est un instrument compact et simple à utiliser conçu pour le soudage par thermocouple et fil fin.
Il est principalement conçu pour être utilisé par les fabricants de capteurs pour produire des jonctions de thermocouples de qualité commerciale; il est idéal pour produire un grand nombre de thermocouples de jonction exposés pour les laboratoires d’essai et de développement. Le soudeur à thermocouple L60 est idéal pour la fixation du transducteur et du câble d’extension RTD.
L’utilisation du thermocouple soudeur ne nécessite pas de compétences particulières et la plupart des opérateurs seront capables de produire un travail de qualité avec peu de pratique. L’instrument est fourni avec une gamme complète d’accessoires utilisateur, y compris un pédalier.
Convient pour une utilisation avec des fils jusqu’à 1,1 mm de diamètre, une installation de blindage de gaz argon est incluse, mais une jonction de thermocouple satisfaisante est produite sans avoir besoin d’argon. L’énergie de sortie du soudeur à thermocouple L60 peut varier jusqu’à 60 joules.
- Soudeur thermocouple simple à utiliser
- Conçu pour la production de jonctions de thermocouples de qualité commerciale
- Convient également pour d’autres travaux de fil fin
- Fonctionnement du panneau avant ou du pédalier
- Installation de blindage de gaz argon
Livré complet avec les accessoires suivants:
| Pince de maintien de fil et plomb | Lunettes de sécurité | Lunettes grossissantes |
| Tuyau d’argon | 2 x électrodes en carbone | Fusible 2A de rechange et câble secteur |
| Footswitch pour une plus grande facilité d’utilisation |
Stylo et plaque de soudeur |
Clip d’impact |
Spécifications
| Description générale | Le Thermocouple Welder, fabriqué par Labfacility, est un instrument compact et simple à utiliser conçu pour le soudage par thermocouple et fil fin. |
| Taille | 220 mm (L) x 120 mm (H) x 250 mm (P) |
| Consommation d’énergie | Max 170VA tombant à 20VA pendant la charge |
| Alimentation | 110-120 Vac ou 220-250 Vac, 50-60Hz |
| Normes respectées | BS EN / CE |
| Production d’énergie | 0-60 Joules |
| Cycle d’utilisation | Minimum 5-10 soudures/min |
| Capacité de soudage | Fils jusqu’à 1,1 mm de diamètre |
| Niveau du régulateur de pression à l’argon | <5 |
| Entretien | En dehors du maintien de l’électrode en bon état, aucun autre entretien n’est nécessaire. |
COMMANDES DE SOUDEUR THERMOCOUPLE
| A – ARC |
Gaz argon et courant de soudure contrôlés par l’interrupteur « Weld ». Indication LED. |
| B – PURGE | Permet de purger l’air de la conduite de gaz et du bouclier d’électrode avant une nouvelle période de soudage. |
| C - INTERRUPTEUR DE SOUDURE | Lance une opération de soudage (en mode « arc » ouvre également la vanne Argon). |
| D - ARGON LED | Indique quand la vanne de régulation argon est ouverte et que le gaz circule. |
| E - VOYANT D’ATTENTE | Brille lorsque la charge de soudure s’accumule. |
| F - LED PRÊTE | Indication « Prêt à souder ». |
| G - PUISSANCE |
Contrôle rotatif de la tension de charge du condensateur. |
| H - SÉLECTEUR DE NIVEAU |
Sélectionne la capacité totale disponible en donnant les valeurs suivantes avec indication LED - « LO » = 0 à 6 Joules « MED » = 0 à 28 Joules « HI » = 0 à 64 Joules |
| I - PORTE-ÉLECTRODE | Contrôle rotatif de la tension de charge du condensateur. |
| J - PRISE ROUGE |
Prise de sortie pour l’utilisation de la pince fournie. |
| K - DOUILLE NOIRE |
Prise de sortie, cela fournit une terre supplémentaire. |
Panneau arrière de soudeur thermocouple
| A – Interrupteur Marche / Arrêt |
Mise sous tension / arrêt de l’instrument |
| B – Prise de prise de soudure | Connexion Weld Jack Socket Footswitch |
| C - Entrée d’argon | Pour la connexion à Argon Supply |
| Module d’entrée d’alimentation D-IEC | Pour une sélection d’alimentation 110-120 Vac ou 220-250 Vac. Paramètre d’usine par défaut: 220-250 Vac |
| Description Générale | Digital Thermometer |
|---|---|
| Type | Flexible probe head |
| Précision | +/- 0.1°C |
| Resolution | 0.1°C |
| Accuracy of temperature | -40 to +80°C (+/-1) / -40 to +176°F (+/-2) |
| Battery | 2 1.5V Alkaline LR03/UM4/AAA - battery life: 2 years |
| Dimensions | 124mm x 18.5mm x 10mm |
| Functions | Device: indoor use only (IP5X) / Probe: waterproof (IP67) |
| Temperature resolution | 1°C / 1°F |
| Écart de température | +32°C to 42°C |
| Température de fonctionnement | -18 to +55°C / -0 to +131°F |
| Longueur de la sonde | 1.5m |
| Poids | 10g |
| Important Information | Measurement time: about 1 minute |
L60 Thermocouple & Fine Wire Welder
The L60 welder from Labfacility is a compact, simple-to-use instrument designed for thermocouple and fine wire welding. It is primarily designed for use by sensor manufacturers to produce commercial grade thermocouple junctions; it is ideal for producing large numbers of exposed junction thermocouples for test and development laboratories. The L60 is ideally suited to transducer and RTD extension lead attachment.
