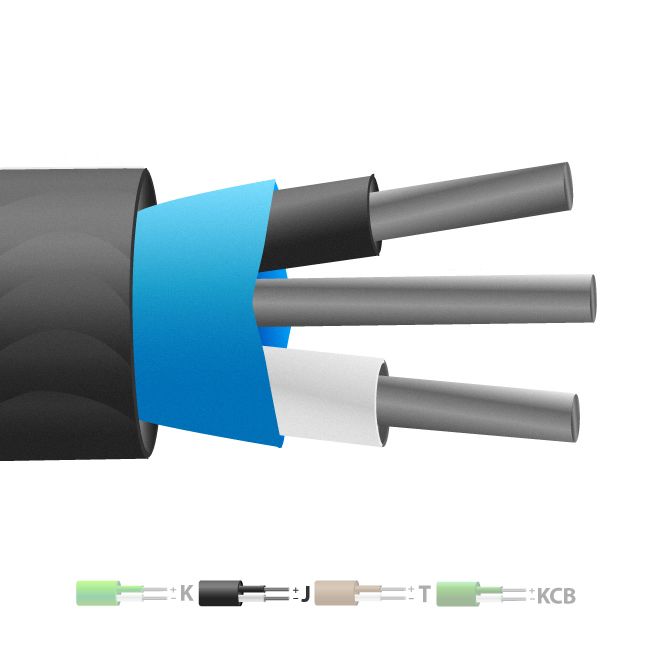

Type J PVC Isolé Mylar Cribed Thermocouple Câble / Fil (IEC)
Le câble compensateur ressemble à la caractéristique thermoélectrique du thermocouple concerné sur une plage de température ambiante limitée, de 0 ° à 80 ° C en général. Étant donné que ces câbles sont fabriqués à partir de matériaux à faible coût, des économies de coûts peuvent être réalisées sur les installations de l’usine par rapport à l’exécution d’un véritable câble d’extension de thermocouple.
Spécifications
| Description Générale | Good general purpose insulation for 'light' environments. Waterproof and very flexible. |
|---|---|
| Longueur de câble | 10, 25, 50, 100m |
| Cable Type | Twisted cores & screened construction for reduced electrical noise |
| Noyau / Brins | 7/0.2mm |
| Conductor Cross Section 7/0.2 (mm2) | 0.219 |
| Outer Colour | Black |
| + Colour | Black |
| - Colour | White |
| Drain Wire | Yes |
| Matériau d'isolation | PVC Insulated with a mylar screen |
| Loop Resistance 7/0.2 (Ohms per combined metre) | 2.7 |
| Max. Température | +105°C |
| Min. Température | -10°C |
| + Conductor | Iron |
| - Conductor | Constantan |
| Screen | Yes |
| Screen Type | Mylar |
| Normes respectées | Colour code (cores & jacket) to IEC-584-3 |
| Type de thermocouple | J |
| Tolérance | Class 2 |
Cable Reeling Video
Thermocouple Cables & Wire from Labfacility manufactured in the UK and distributed around the world. Available in 100m, 50m, 25m and 10m options. All Thermocouple Cables are held in stock ready to go.
Cable / Wire Insulation Colour Codes
Thermocouple extension and compensating wires and cable. IEC, ANS, DIN & BS.
